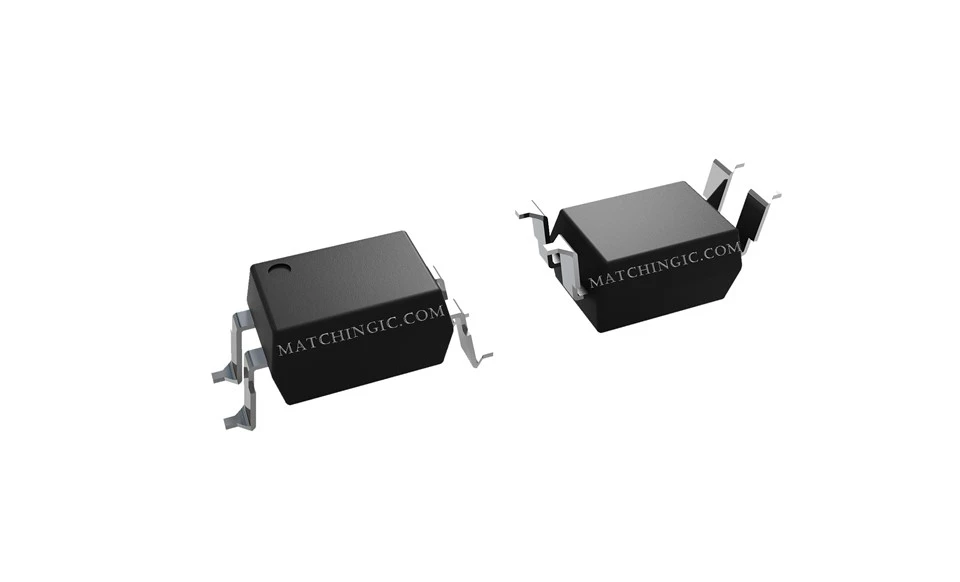

TLP620M(TP1,E

عازل ضوئي 5 كيلو فولت 2 قناة عبر 8-DIP

إرسال التحقيق

الوصف

معلمات التقنية

المنتجات ذات الصلة:

الجزء Mfr	TLP620M(LF1,E	TLP620M(TP1,E	TLP620M(TP5,E
وصف	OPTOCOUPLER، خرج الترانزستور الضوئي	OPTOCOUPLER، خرج الترانزستور الضوئي	OPTOCOUPLER، خرج الترانزستور الضوئي
مخزون	80000	80000	80000
حالة المنتج	نشيط	نشيط	نشيط
الجهد - العزلة	5000 فولت	5000 فولت	5000 فولت
نسبة النقل الحالية (الحد الأدنى)	50% @ 5 مللي أمبير	50% @ 5 مللي أمبير	50% @ 5 مللي أمبير
نسبة النقل الحالية (الحد الأقصى)	400% عند 5 مللي أمبير	400% عند 5 مللي أمبير	400% عند 5 مللي أمبير
تشغيل/إيقاف الوقت (الطباع)	3س، 3س	3س، 3س	3س، 3س
نوع الإدخال	التيار المتردد، العاصمة	التيار المتردد، العاصمة	التيار المتردد، العاصمة
نوع الإخراج	ترانزستور تيار متردد/مستمر	ترانزستور تيار متردد/مستمر	ترانزستور تيار متردد/مستمر
الجهد الكهربي - الخرج (الحد الأقصى)	55V	55V	55V
الحالي - الإخراج / القناة	50 مللي أمبير	50 مللي أمبير	50 مللي أمبير
الجهد - للأمام (Vf) (الطباع)	1.15V	1.15V	1.15V
الحالي - DC للأمام (إذا) (الحد الأقصى)	50 مللي أمبير	50 مللي أمبير	50 مللي أمبير
درجة حرارة التشغيل	-55-C ~ 100-C	-55-C ~ 100-C	-55-C ~ 100-C
الحزمة / القضية	SMD4 (7.62 ملم)	SMD4 (7.62 ملم)	SMD4 (7.62 ملم)
طَرد	الشريط والبكرة (TR)	الشريط والبكرة (TR)	الشريط والبكرة (TR)

طلبs:

• وحدات التحكم المنطقية القابلة للبرمجة (PLCs)

• لوحات واجهة الإدخال/الإخراج

الوصف العام:

TLP620M عبارة عن قارنة توصيل ترانزستور ضوئي من نوع إدخال تيار متردد منخفض تتكون من ترانزستور ضوئي مقترن بصريًا باثنين من الصمام الثنائي الباعث للأشعة تحت الحمراء المضاد للتوازي في DIP 4pin.

يتم ضمان TLP620M بجهد عزل عالي (5000 Vrms) ودرجة حرارة تشغيل واسعة (-55 إلى 125 درجة). نظرًا لأن TLP620M متصلان بشكل عكسي بواسطة اثنين من مصابيح LED، فهو مناسب لإدخال التيار المتردد. TLP620MF هو نوع تشكيل الرصاص لتركيب الزحف الطويل لـ TLP620M.

الوسم : tlp620m (tp1، e، الصين tlp620m (tp1، e المصنعين والموردين
