تلب109

محول OPTOISO 3.75 كيلو فولت 6-SO 5 أسلاك

إرسال التحقيق

الوصف

معلمات التقنية

المنتجات ذات الصلة:

جزء الشركة المصنعة	TLP109(ف)	TLP109(IGM،E)	TLP109(TPL٪2cE(T	TLP109(TPR،E(T	TLP109(TPR،E)	TLP109(TPR،F)	TLP109(V4)TPL،E
وصف	مقرن ضوئي، مخرج الترانزستور الضوئي	مقرن ضوئي، مخرج الترانزستور الضوئي	مقرن ضوئي، مخرج الترانزستور الضوئي	مقرن ضوئي، مخرج الترانزستور الضوئي	مقرن ضوئي، مخرج الترانزستور الضوئي	مقرن ضوئي، مخرج الترانزستور الضوئي	مقرن ضوئي، مخرج الترانزستور الضوئي
مخزون	80000	80000	80000	80000	80000	80000	80000
حالة المنتج	نشيط	نشيط	نشيط	نشيط	نشيط	نشيط	نشيط
الجهد - العزل	3750 فولت جذر متوسط مربع	3750 فولت جذر متوسط مربع	3750 فولت جذر متوسط مربع	3750 فولت جذر متوسط مربع	3750 فولت جذر متوسط مربع	3750 فولت جذر متوسط مربع	3750 فولت جذر متوسط مربع
نسبة التحويل الحالي (الحد الأدنى)	25% عند 10 مللي أمبير	25% عند 10 مللي أمبير	25% عند 10 مللي أمبير	25% عند 10 مللي أمبير	25% عند 10 مللي أمبير	25% عند 10 مللي أمبير	25% عند 10 مللي أمبير
نسبة التحويل الحالي (الحد الأقصى)	75% عند 10 مللي أمبير	75% عند 10 مللي أمبير	75% عند 10 مللي أمبير	75% عند 10 مللي أمبير	75% عند 10 مللي أمبير	75% عند 10 مللي أمبير	75% عند 10 مللي أمبير
وقت التشغيل/الإيقاف (نموذجي)	450 نانوثانية، 450 نانوثانية	450 نانوثانية، 450 نانوثانية	450 نانوثانية، 450 نانوثانية	450 نانوثانية، 450 نانوثانية	450 نانوثانية، 450 نانوثانية	450 نانوثانية، 450 نانوثانية	450 نانوثانية، 450 نانوثانية
نوع الإدخال	دي سي	دي سي	دي سي	دي سي	دي سي	دي سي	دي سي
نوع الإخراج	ترانزستور 1 ميجا بايت	ترانزستور 1 ميجا بايت	ترانزستور 1 ميجا بايت	ترانزستور 1 ميجا بايت	ترانزستور 1 ميجا بايت	ترانزستور 1 ميجا بايت	ترانزستور 1 ميجا بايت
الجهد - الخرج (الحد الأقصى)	20V	20V	20V	20V	20V	20V	20V
التيار - الإخراج / القناة	8 مللي أمبير	8 مللي أمبير	8 مللي أمبير	8 مللي أمبير	8 مللي أمبير	8 مللي أمبير	8 مللي أمبير
الجهد - أمامي (Vf) (نموذجي)	1.64V	1.64V	1.64V	1.64V	1.64V	1.64V	1.64V
التيار - تيار مستمر أمامي (إذا) (الحد الأقصى)	20 مللي أمبير	20 مللي أمبير	20 مللي أمبير	20 مللي أمبير	20 مللي أمبير	20 مللي أمبير	20 مللي أمبير
درجة حرارة التشغيل	-55-C ~ 125-C	-55-C ~ 125-C	-55-C ~ 125-C	-55-C ~ 125-C	-55-C ~ 125-C	-55-C ~ 125-C	-55-C ~ 125-C
الحزمة / العلبة	الإجراء التشغيلي القياسي 5(4.4×1.27)	الإجراء التشغيلي القياسي 5(4.4×1.27)	الإجراء التشغيلي القياسي 5(4.4×1.27)	الإجراء التشغيلي القياسي 5(4.4×1.27)	الإجراء التشغيلي القياسي 5(4.4×1.27)	الإجراء التشغيلي القياسي 5(4.4×1.27)	الإجراء التشغيلي القياسي 5(4.4×1.27)
طَرد	شريط وبكرة (TR)	شريط وبكرة (TR)	شريط وبكرة (TR)	شريط وبكرة (TR)	شريط وبكرة (TR)	شريط وبكرة (TR)	شريط وبكرة (TR)

الوصف العام:

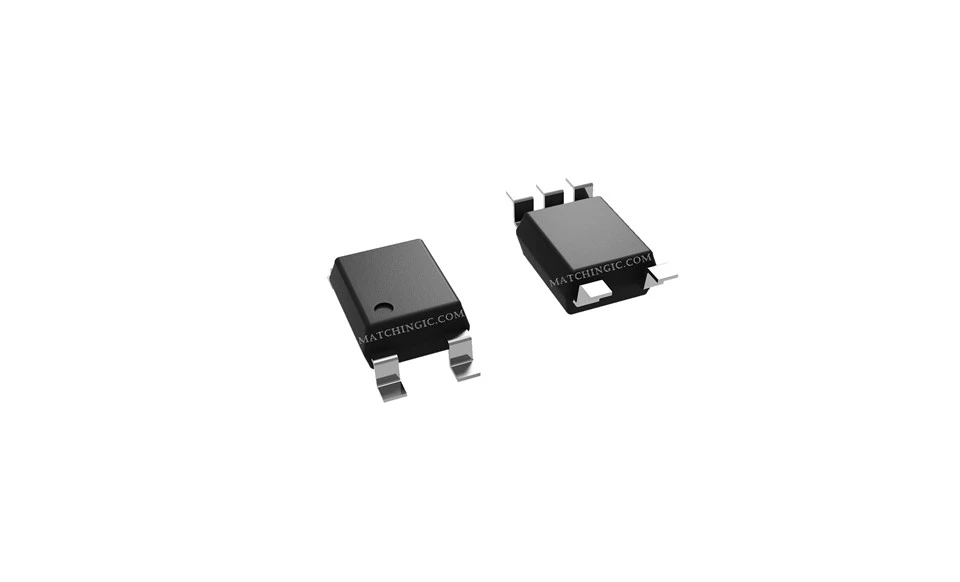

يُعد الوصل المسطح الصغير TLP109 وصلة ذات مخطط صغير مناسبة للتجميع المثبت على السطح.

يتكون TLP109 من صمام ثنائي باعث للضوء عالي الطاقة من مادة GaAℓAs متصل بصريًا بشريحة ترانزستور ضوئي عالي السرعة.

يتم وضع TLP109 في عبوة SO ذات دبوس 6- ويضمن مسافة تسرب أكبر من أو تساوي 5.0 مم، وخلوص أكبر من أو يساوي 5.0 مم وسمك عزل أكبر من أو يساوي 0.4 مم. وبالتالي، يلبي TLP109 متطلبات فئة العزل المعزز وفقًا لمعايير السلامة الدولية.
