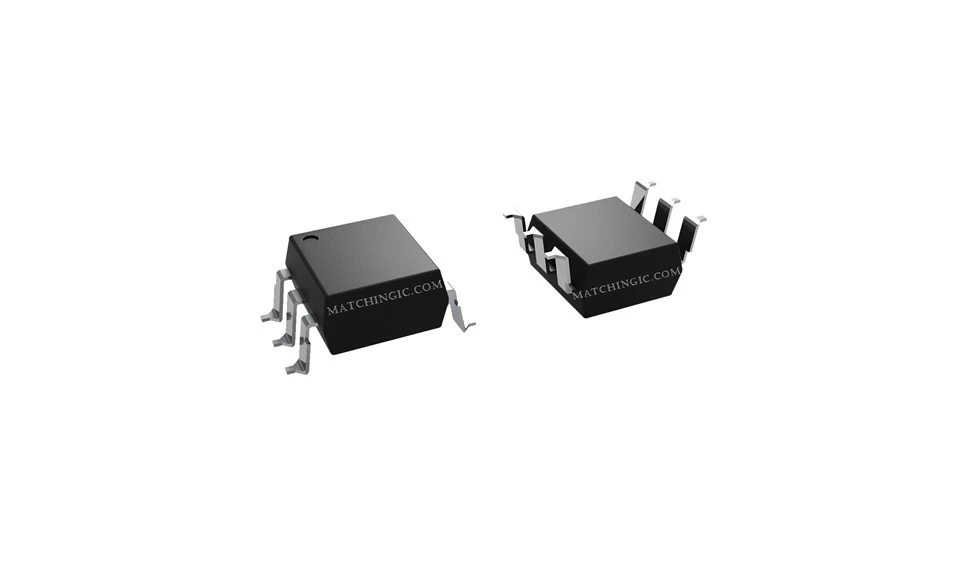

4N26-X007T

محول OPTOISO 5KV مع قاعدة 6SMD

إرسال التحقيق

الوصف

معلمات التقنية

المنتجات ذات الصلة:

الجزء Mfr	4N26-X007	4N26-X007T	4N26-X009	4N26-X009T	4N26-X017	4N26-X017T	4N26-X019	4N26-X019T
وصف	OPTOCOUPLER، خرج الترانزستور الضوئي	OPTOCOUPLER، خرج الترانزستور الضوئي	OPTOCOUPLER، خرج الترانزستور الضوئي	OPTOCOUPLER، خرج الترانزستور الضوئي	OPTOCOUPLER، خرج الترانزستور الضوئي	OPTOCOUPLER، خرج الترانزستور الضوئي	OPTOCOUPLER، خرج الترانزستور الضوئي	OPTOCOUPLER، خرج الترانزستور الضوئي
مخزون	80000	80000	80000	80000	80000	80000	80000	80000
حالة المنتج	نشيط	نشيط	نشيط	نشيط	نشيط	نشيط	نشيط	نشيط
الجهد - العزلة	5000 فولت	5000 فولت	5000 فولت	5000 فولت	5000 فولت	5000 فولت	5000 فولت	5000 فولت
نسبة النقل الحالية (الحد الأدنى)	20% @ 10 مللي أمبير	20% @ 10 مللي أمبير	20% @ 10 مللي أمبير	20% @ 10 مللي أمبير	20% @ 10 مللي أمبير	20% @ 10 مللي أمبير	20% @ 10 مللي أمبير	20% @ 10 مللي أمبير
نسبة النقل الحالية (الحد الأقصى)
تشغيل/إيقاف الوقت (الطباع)	3س، 3س	3س، 3س	3س، 3س	3س، 3س	3س، 3س	3س، 3س	3س، 3س	3س، 3س
نوع الإدخال	العاصمة	العاصمة	العاصمة	العاصمة	العاصمة	العاصمة	العاصمة	العاصمة
نوع الإخراج	الترانزستور العاصمة	الترانزستور العاصمة	الترانزستور العاصمة	الترانزستور العاصمة	الترانزستور العاصمة	الترانزستور العاصمة	الترانزستور العاصمة	الترانزستور العاصمة
الجهد الكهربي - الخرج (الحد الأقصى)	80V	80V	80V	80V	80V	80V	80V	80V
الحالي - الإخراج / القناة
الجهد - للأمام (Vf) (الطباع)	1.2V	1.2V	1.2V	1.2V	1.2V	1.2V	1.2V	1.2V
الحالي - DC للأمام (إذا) (الحد الأقصى)	60 مللي أمبير	60 مللي أمبير	60 مللي أمبير	60 مللي أمبير	60 مللي أمبير	60 مللي أمبير	60 مللي أمبير	60 مللي أمبير
درجة حرارة التشغيل	-55-C ~ 110-C	-55-C ~ 110-C	-55-C ~ 110-C	-55-C ~ 110-C	-55-C ~ 110-C	-55-C ~ 110-C	-55-C ~ 110-C	-55-C ~ 110-C
الحزمة / القضية	سمد6 (7.62 ملم)	سمد6 (7.62 ملم)	سمد6 (7.62 ملم)	سمد6 (7.62 ملم)	سمد6 (7.62 ملم)	سمد6 (7.62 ملم)	سمد6 (7.62 ملم)	سمد6 (7.62 ملم)
طَرد	الشريط والبكرة (TR)	الشريط والبكرة (TR)	الشريط والبكرة (TR)	الشريط والبكرة (TR)	الشريط والبكرة (TR)	الشريط والبكرة (TR)	الشريط والبكرة (TR)	الشريط والبكرة (TR)

التطبيقات:

• الكشف عن أنابيب التيار المتردد

• ريد ريلاي القيادة

• وضع التبديل ردود الفعل إمدادات الطاقة

• الكشف عن رنين الهاتف

• منطق العزلة الأرضية

• اقتران منطقي مع رفض الضوضاء عالية التردد

الوصف العام:

عائلة 4N25 عبارة عن قارنة توصيل ترانزستور ضوئي أحادية القناة قياسية في الصناعة. تضم هذه العائلة 4N25، 4N26، 4N27، 4N28. يتكون كل optocoupler من LED بالأشعة تحت الحمراء لزرنيخيد الغاليوم وترانزستور ضوئي NPN من السيليكون.

هذه القارنات هي مختبرات Underwriters Laboratories (UL) المدرجة لتتوافق مع جهد اختبار عزل VRMS 5300. يتم إنجاز أداء العزل هذا من خلال عملية تصنيع خاصة.

التوافق مع DIN EN 60747-5-2 (VDE 0884)/ DIN EN 60747-5-5 مواصفات عزل التفريغ الجزئي المعلقة متاحة عن طريق طلب الخيار 1.

تؤدي عمليات العزل هذه وبرنامج الجودة ISO9001 إلى أعلى أداء عزل متاح لمقرنة ضوئية بلاستيكية تجارية.

تتوفر الأجهزة أيضًا في تكوين على شكل رصاص مناسب للتركيب على السطح، وهي متاحة إما على شريط وبكرة، أو في حاويات شحن أنبوبية قياسية.
