HCPL-M٪7b٪7b1٪7d٪7dE

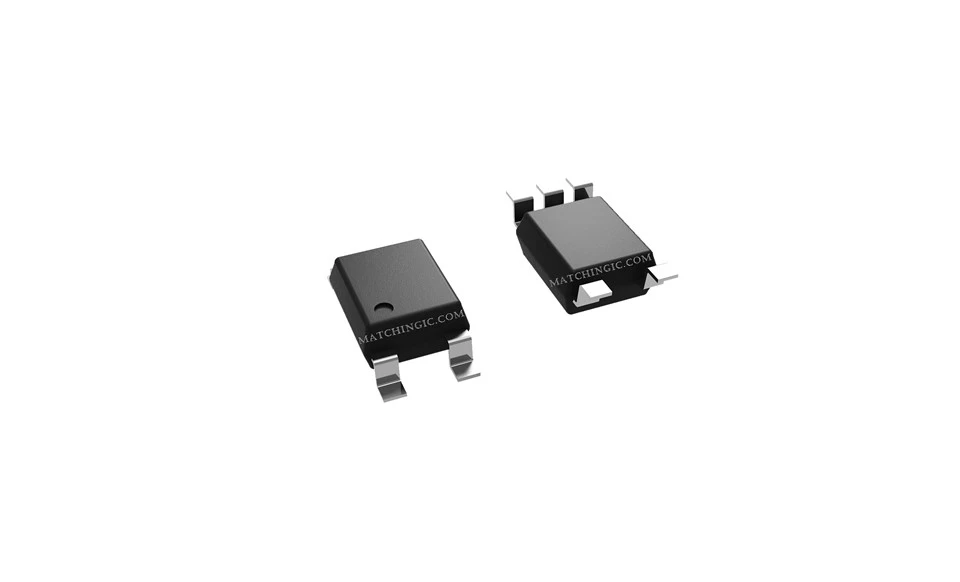

يمثل جهاز optocoupler HCPL-M601-500E حلاً متطورًا لتطبيقات البوابات المنطقية، ويتميز بتصميم قابل للتركيب على السطح في حزمة صغيرة ومسجلة لدى JEDEC. ويضمن توافقه مع كل من عمليات إعادة تدفق طور بخار الأشعة تحت الحمراء وعمليات اللحام الموجي، إلى جانب درع داخلي لرفض الوضع الشائع العالي، أداءً موثوقًا به في بيئات التصنيع المتنوعة. مع سرعة عالية تبلغ 10 ميجابايت في اليوم وتوافق LSTTL/TTL، فإنه يلبي متطلبات نقل البيانات عالي السرعة مع الحفاظ على قدرة تيار إدخال منخفضة تبلغ 5 مللي أمبير لكفاءة الطاقة. يضمن جهاز optocoupler أداءً ثابتًا عبر نطاق واسع من درجات الحرارة (-40 درجة إلى 85 درجة) وقد حصل على موافقات السلامة والموافقات التنظيمية، بما في ذلك اعتراف UL والامتثال لمعايير CSA وIEC/EN/DIN. بالإضافة إلى ذلك، يتوافق خياره الخالي من الرصاص مع المعايير البيئية، مما يجعل HCPL-M601-500E خيارًا متعدد الاستخدامات ومستدامًا للتصميمات الإلكترونية الحديثة.

• استقبال الخط المعزول

• نقل البيانات البسيط/المتعدد

• واجهة الكمبيوتر الطرفية

• واجهة نظام المعالجات الدقيقة

• العزل الرقمي لتحويل A/D، D/A

• تحويل التيار الكهربائي

• عزل المدخلات والمخرجات

• القضاء على الحلقة الأرضية

• استبدال محول النبض

إن هذه القارنات الصغيرة ذات الخطوط العريضة العالية CMR، والسرعة العالية، والبوابات المنطقية هي عبارة عن أجهزة أحادية القناة في طبعة قدم مصغرة بخمسة أسلاك. وهي مكافئة كهربائيًا لمقرنات Avago الضوئية التالية (باستثناء عدم وجود ميزة تمكين الإخراج):

SO-5 الحزمة القياسية DIP SO-8 الحزمة

HCPL-M٪7b٪7b1٪7d٪7dN137 HCPL٪7b٪7b3٪7d٪7d

HCPL-M601 HCPL٪7b٪7b2٪7d٪7d HCPL٪7b٪7b3٪7d٪7d

HCPL-M611 HCPL٪7b٪7b2٪7d٪7d HCPL٪7b٪7b3٪7d٪7d

لا يتطلب المخطط التفصيلي لحزمة SO-5 JEDEC المسجلة (MO-155) "من خلال الثقوب" في PCB. تشغل هذه الحزمة ما يقرب من ربع مساحة الحزمة القياسية المزدوجة الخط. تم تصميم ملف تعريف الرصاص ليكون متوافقًا مع عمليات التثبيت السطحية القياسية.

تجمع البوابات المقترنة بصريًا HCPL-M600/01/11 بين الصمام الثنائي الباعث للضوء GaAsP وكاشف الفوتون المدمج عالي الكسب. إن خرج الكاشف IC عبارة عن ترانزستور مثبت شوتكي مفتوح. يوفر الدرع الداخلي مواصفات مناعة عابرة للوضع العام مضمونة تبلغ 5,000 فولت/ميكروثانية لـ HCPL-M601، و10,000 فولت/ميكروثانية لـ HCPL-M611.

يوفر هذا التصميم الفريد أقصى قدر من عزل دائرة التيار المتردد والتيار المستمر مع تحقيق التوافق مع TTL. يتم ضمان المعلمات التشغيلية للتيار المتردد والتيار المباشر optocoupler من -40 درجة إلى 85 درجة مما يسمح بأداء نظام خالي من المشاكل.

تعمل هندسة الأجهزة الصغيرة المتأصلة في تصميم هذا المكون ثنائي القطب على زيادة قابلية المكون للتلف الناتج عن التفريغ الكهروستاتيكي (ESD). يُنصح باتخاذ الاحتياطات الثابتة العادية عند التعامل مع هذا المكون وتجميعه لمنع التلف و/أو التدهور الذي قد يحدث بسبب التفريغ الإلكتروستاتيكي (ESD).
