HCPL٪7b٪7b0٪7d٪7dE
الوصف
معلمات التقنية

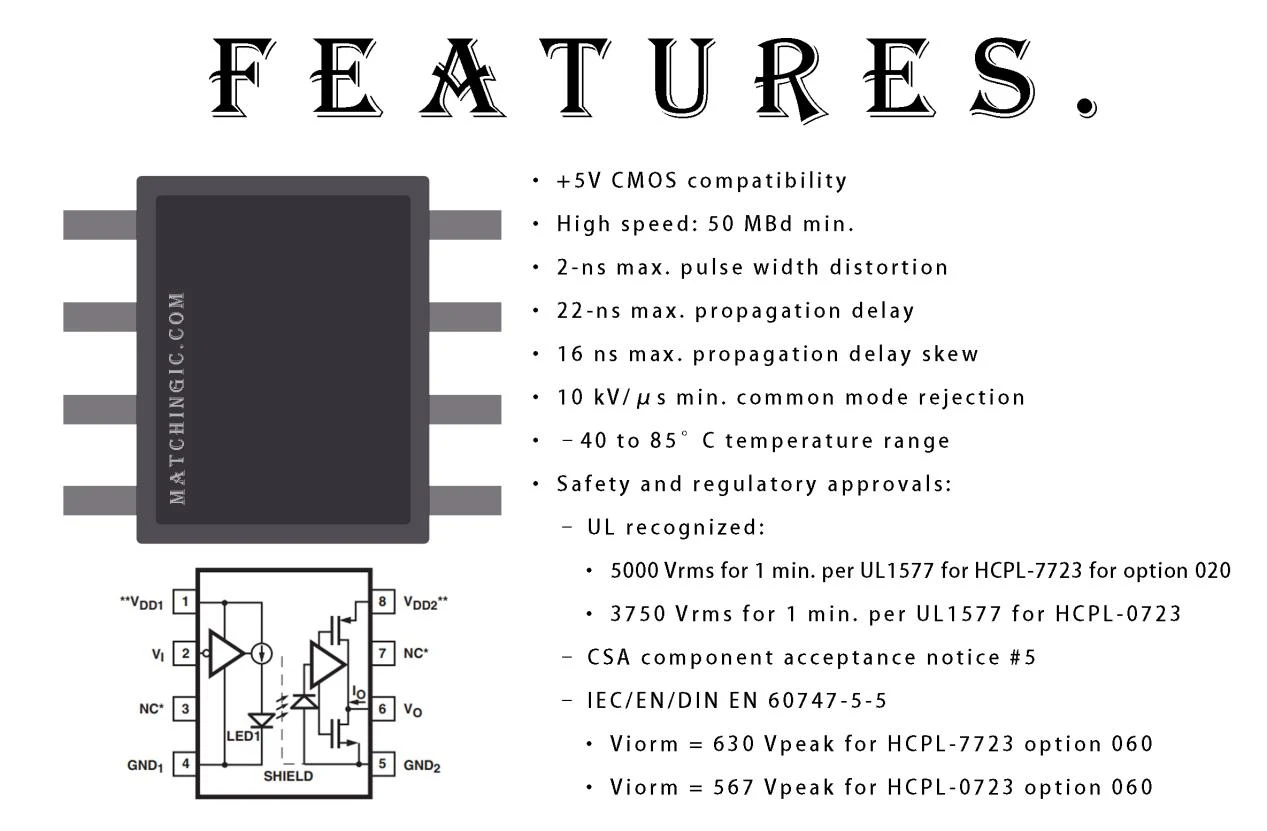

يعد HCPL-7723-500E optocoupler حلاً عالي الأداء مصممًا للتطبيقات التي تتطلب عزلًا موثوقًا للإشارة ووظيفة البوابة المنطقية. مع توافق +5V CMOS، وسرعة عالية تصل إلى 50 ميجابايت، والحد الأدنى من تشويه عرض النبض (2 ns كحد أقصى)، وتأخير نشر منخفض (22 ns كحد أقصى)، يضمن هذا الجهاز نقل الإشارة بكفاءة ودقة في الأنظمة الرقمية . بالإضافة إلى ذلك، 16 نانوثانية كحد أقصى. انحراف تأخير الانتشار، 10 كيلو فولت/ميكروثانية دقيقة. إن رفض الوضع الشائع ونطاق درجة حرارة التشغيل الواسع (-40 إلى 85 درجة) يجعله متعدد الاستخدامات للنشر في بيئات متنوعة. سواء في مجال الاتصالات أو الأتمتة الصناعية أو إلكترونيات السيارات، يتفوق HCPL-7723-500E في توفير أداء دقيق ويمكن الاعتماد عليه.
منتجات ذات صله:
|
الجزء Mfr |
HCPL٪7b٪7b0٪7d٪7dE |
HCPL٪7b٪7b0٪7d٪7dE |
HCPL٪7b٪7b0٪7d٪7dE |
HCPL٪7b٪7b0٪7d٪7dE |
HCPL٪7b٪7b0٪7d٪7dE |
HCPL٪7b٪7b0٪7d٪7dE |
HCPL٪7b٪7b0٪7d٪7dE |
HCPL٪7b٪7b0٪7d٪7dE |
HCPL٪7b٪7b0٪7d٪7dE |
|
وصف |
أوبتويسو 3.75 كيلو فولت دفع وسحب 8DIP |
أوبتويسو 3.75 كيلو فولت دفع وسحب 8DIP |
أوبتويسو 3.75 كيلو فولت دفع وسحب 8DIP |
أوبتويسو 3.75 كيلو فولت دفع وسحب 8DIP |
أوبتويسو 3.75 كيلو فولت دفع وسحب 8DIP |
أوبتويسو 3.75 كيلو فولت دفع وسحب 8DIP |
أوبتويسو 3.75 كيلو فولت دفع وسحب 8DIP |
أوبتويسو 3.75 كيلو فولت دفع وسحب 8DIP |
أوبتويسو 3.75 كيلو فولت دفع وسحب 8DIP |
|
مخزون |
40000 |
40000 |
40000 |
40000 |
40000 |
40000 |
40000 |
40000 |
40000 |
|
حالة المنتج |
نشيط |
نشيط |
نشيط |
نشيط |
نشيط |
نشيط |
نشيط |
نشيط |
نشيط |
|
عدد القنوات |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
|
عزل الجهد |
3750 فولت |
3750 فولت |
3750 فولت |
3750 فولت |
3750 فولت |
3750 فولت |
3750 فولت |
3750 فولت |
3750 فولت |
|
الوضع المشترك للمناعة العابرة (الحد الأدنى) |
10 كيلو فولت/ميكروثانية |
10 كيلو فولت/ميكروثانية |
10 كيلو فولت/ميكروثانية |
10 كيلو فولت/ميكروثانية |
10 كيلو فولت/ميكروثانية |
10 كيلو فولت/ميكروثانية |
10 كيلو فولت/ميكروثانية |
10 كيلو فولت/ميكروثانية |
10 كيلو فولت/ميكروثانية |
|
نوع الإدخال |
العاصمة |
العاصمة |
العاصمة |
العاصمة |
العاصمة |
العاصمة |
العاصمة |
العاصمة |
العاصمة |
|
نوع الإخراج |
القطب الطوطم |
القطب الطوطم |
القطب الطوطم |
القطب الطوطم |
القطب الطوطم |
القطب الطوطم |
القطب الطوطم |
القطب الطوطم |
القطب الطوطم |
|
الحالي - الإخراج / القناة |
10 مللي أمبير |
10 مللي أمبير |
10 مللي أمبير |
10 مللي أمبير |
10 مللي أمبير |
10 مللي أمبير |
10 مللي أمبير |
10 مللي أمبير |
10 مللي أمبير |
|
معدل البيانات |
50 ميجابايت |
50 ميجابايت |
50 ميجابايت |
50 ميجابايت |
50 ميجابايت |
50 ميجابايت |
50 ميجابايت |
50 ميجابايت |
50 ميجابايت |
|
تأخير الانتشار tpLH / tpHL (الحد الأقصى) |
22 نانو، 22 نانو ثانية |
22 نانو، 22 نانو ثانية |
22 نانو، 22 نانو ثانية |
22 نانو، 22 نانو ثانية |
22 نانو، 22 نانو ثانية |
22 نانو، 22 نانو ثانية |
22 نانو، 22 نانو ثانية |
22 نانو، 22 نانو ثانية |
22 نانو، 22 نانو ثانية |
|
الجهد - للأمام (Vf) (الطباع) |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
|
الحالي - DC للأمام (إذا) (الحد الأقصى) |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
|
-الجهد - العرض |
4.5V ~ 5.5V |
4.5V ~ 5.5V |
4.5V ~ 5.5V |
4.5V ~ 5.5V |
4.5V ~ 5.5V |
4.5V ~ 5.5V |
4.5V ~ 5.5V |
4.5V ~ 5.5V |
4.5V ~ 5.5V |
|
درجة حرارة التشغيل |
-40 درجة ~ 85 درجة |
-40 درجة ~ 85 درجة |
-40 درجة ~ 85 درجة |
-40 درجة ~ 85 درجة |
-40 درجة ~ 85 درجة |
-40 درجة ~ 85 درجة |
-40 درجة ~ 85 درجة |
-40 درجة ~ 85 درجة |
-40 درجة ~ 100 درجة |
|
الحزمة / القضية |
DIP8 (7.62 ملم) |
DIP8 (7.62 ملم) |
DIP8 (7.62 ملم) |
DIP8 (7.62 ملم) |
SMD8 (7.62 ملم) |
SMD8 (7.62 ملم) |
SMD8 (7.62 ملم) |
SMD8 (7.62 ملم) |
SMD8 (7.62 ملم) |
|
طَرد |
أنبوب |
أنبوب |
أنبوب |
أنبوب |
الشريط والبكرة (TR) |
الشريط والبكرة (TR) |
الشريط والبكرة (TR) |
الشريط والبكرة (TR) |
الشريط والبكرة (TR) |
التطبيقات:
•عزل ناقل المجال الرقمي: CC-Link، أو DeviceNet، أو Profibus، أو SDS، أو تحويل A/D أو D/A معزول
• نقل البيانات المتعددة
• إدخال/إخراج رقمي عالي السرعة
• واجهة طرفية للكمبيوتر
• واجهة نظام المعالجات الدقيقة
وصف:
متوفر إما بنمط الحزمة 8-pin DIP أو SO.8 على التوالي، وتستخدم optocoupler Broadcom® HCPL-7723 أو HCPL-0723 أحدث تقنيات CMOS IC لتحقيق أداء فائق السرعة يصل إلى 50 ميجابايت على الأقل. معدل البيانات والحد الأقصى لتشويه عرض النبضة 2-ns.
العناصر الأساسية لـ HCPL-7723/0723 هي عبارة عن برنامج تشغيل CMOS LED IC وLED عالي السرعة وكاشف CMOS IC. تتحكم إشارة الإدخال المنطقية CMOS في برنامج تشغيل LED IC، الذي يزود التيار إلى LED. يشتمل الكاشف IC على صمام ثنائي ضوئي متكامل، ومضخم نفاذية عالي السرعة، ومقارنة جهد مع محرك إخراج.
حذر!
يُنصح باتخاذ الاحتياطات الثابتة العادية عند التعامل مع هذا المكون وتجميعه لمنع التلف و/أو التدهور الذي قد يحدث بسبب التفريغ الإلكتروستاتيكي (ESD). لا ينبغي استخدام المكونات الواردة في ورقة البيانات هذه في التطبيقات أو البيئات العسكرية أو الفضائية.
