EL3120
الوصف
معلمات التقنية

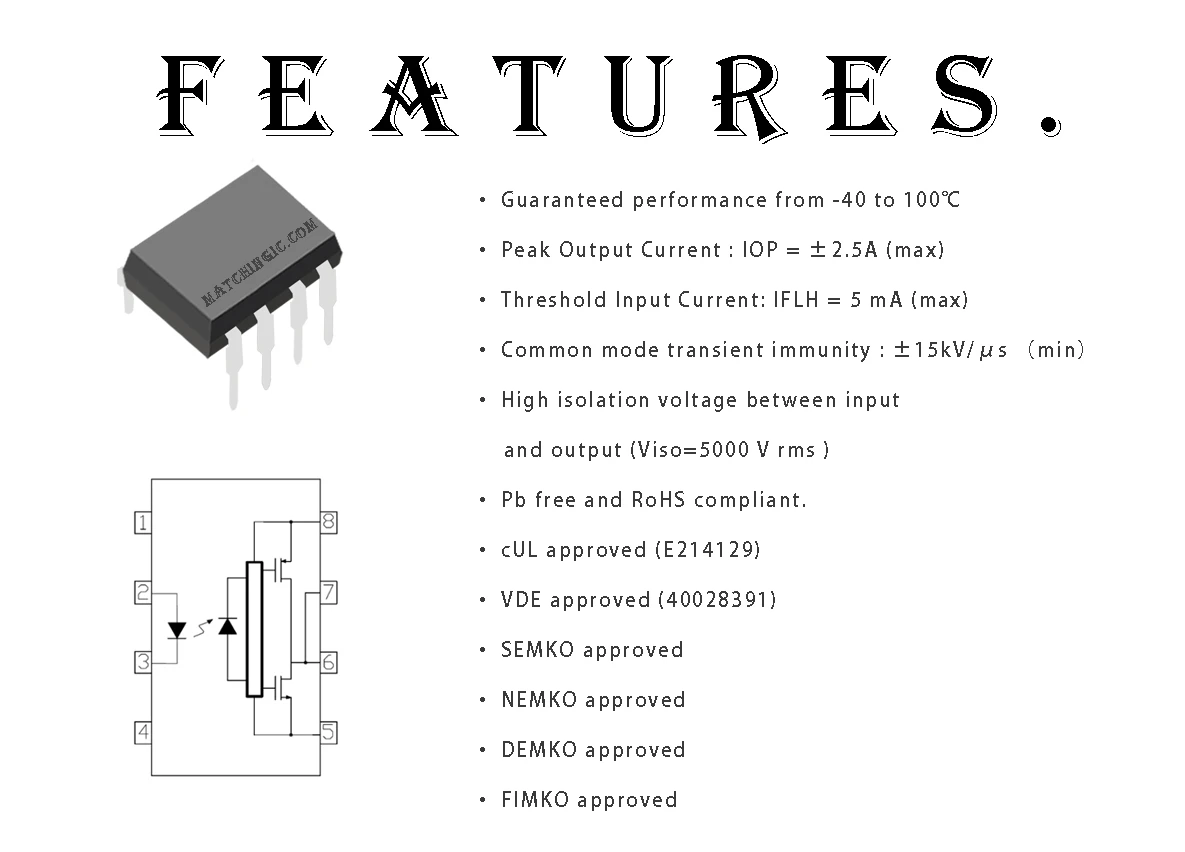

يعد برنامج تشغيل بوابة Optocoupler EL3120 حلاً متعدد الاستخدامات وموثوقًا مصممًا للتطبيقات المطلوبة. بفضل الأداء المضمون عبر نطاق واسع من درجات الحرارة (-40 إلى 100 درجة)، وأقصى تيار خرج يبلغ ±2.5 أمبير، وتيار دخل عتبة يبلغ 5 مللي أمبير، فإنه يوفر إمكانات محرك قوية وتحكمًا دقيقًا. تضمن المناعة العابرة للوضع المشترك الاستثنائية للجهاز والتي تبلغ ± 15 كيلو فولت/ميكروثانية التشغيل الموثوق به في البيئات الصاخبة كهربائيًا، بينما يلبي جهد العزل العالي (Viso=5000 Vrms) متطلبات السلامة الصارمة. بالإضافة إلى ذلك، يتوافق EL3120 مع المعايير البيئية، بما في ذلك RoHS، ويحمل العديد من الموافقات، مثل cUL، وVDE، وSEMKO، وNEMKO، وDEMKO، وFIMKO، مما يشهد أيضًا على موثوقيته وملاءمته للصناعات والتطبيقات المتنوعة.
منتجات ذات صله:
|
الجزء Mfr |
EL3120 |
|
وصف |
سائق OPTOISO IGBT MOSFET |
|
مخزون |
50000 |
|
حالة المنتج |
نشيط |
|
تكنولوجيا |
اقتران بصري |
|
عدد القنوات |
1 |
|
الجهد - العزلة |
5000 فولت |
|
الوضع المشترك للمناعة العابرة (الحد الأدنى) |
15 كيلو فولت/ميكروثانية |
|
تأخير الانتشار tpLH / tpHL (الحد الأقصى) |
300ns، 300ns |
|
تشويه عرض النبض (الحد الأقصى) |
100 نانوثانية |
|
الحالي - الناتج مرتفع ومنخفض |
2A, 2A |
|
الحالي - ذروة الانتاج |
2A |
|
الجهد - للأمام (Vf) (الطباع) |
1.4V |
|
الحالي - DC للأمام (إذا) (الحد الأقصى) |
25 مللي أمبير |
|
الجهد - توريد الإخراج |
15V ~ 30V |
|
درجة حرارة التشغيل |
-40 درجة ~ 105 درجة |
|
الحزمة / القضية |
DIP8 (7.62 ملم) |
|
طَرد |
أنبوب |
التطبيقات:
• محرك بوابة IGBT/Power MOSFET معزول
• العاكس الصناعي
• محركات التيار المتردد بدون فرش ومحركات التيار المستمر
• العاكس للأجهزة المنزلية
وصف:
يتكون EL3120 من صمامات ثنائية باعثة للضوء بالأشعة تحت الحمراء وكاشفات صور مدمجة عالية السرعة وعالية السرعة. يوجد الجهاز في حزمة DIP ذات 8 سنون. يحتوي كاشف الصور على درع داخلي يوفر مناعة عابرة للوضع المشترك مضمونة تبلغ ±15 كيلو فولت/ميكروثانية. إنها مناسبة لدائرة قيادة البوابة المباشرة لـ IGBTs أو MOSFETs للطاقة.
