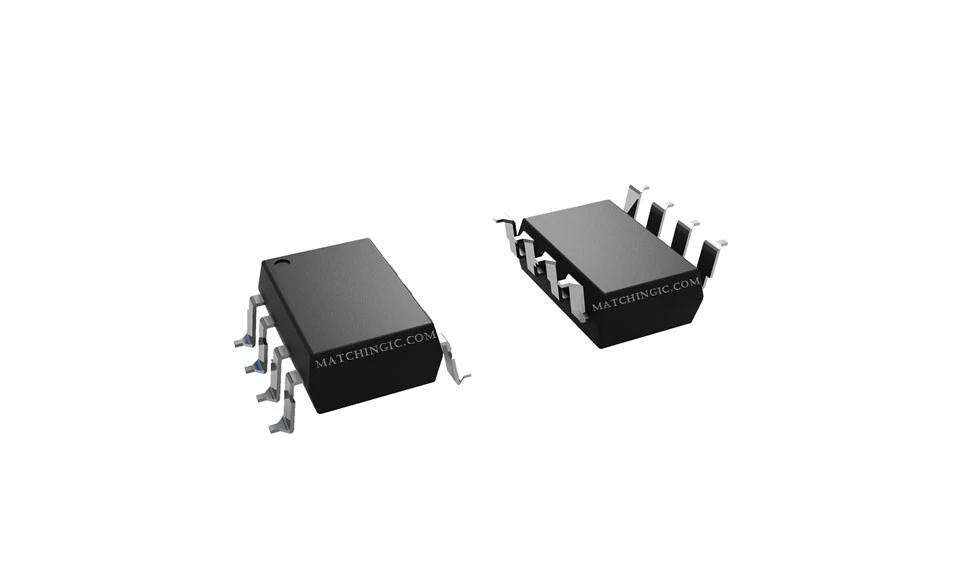

ACPL-T350-500E
الوصف
معلمات التقنية

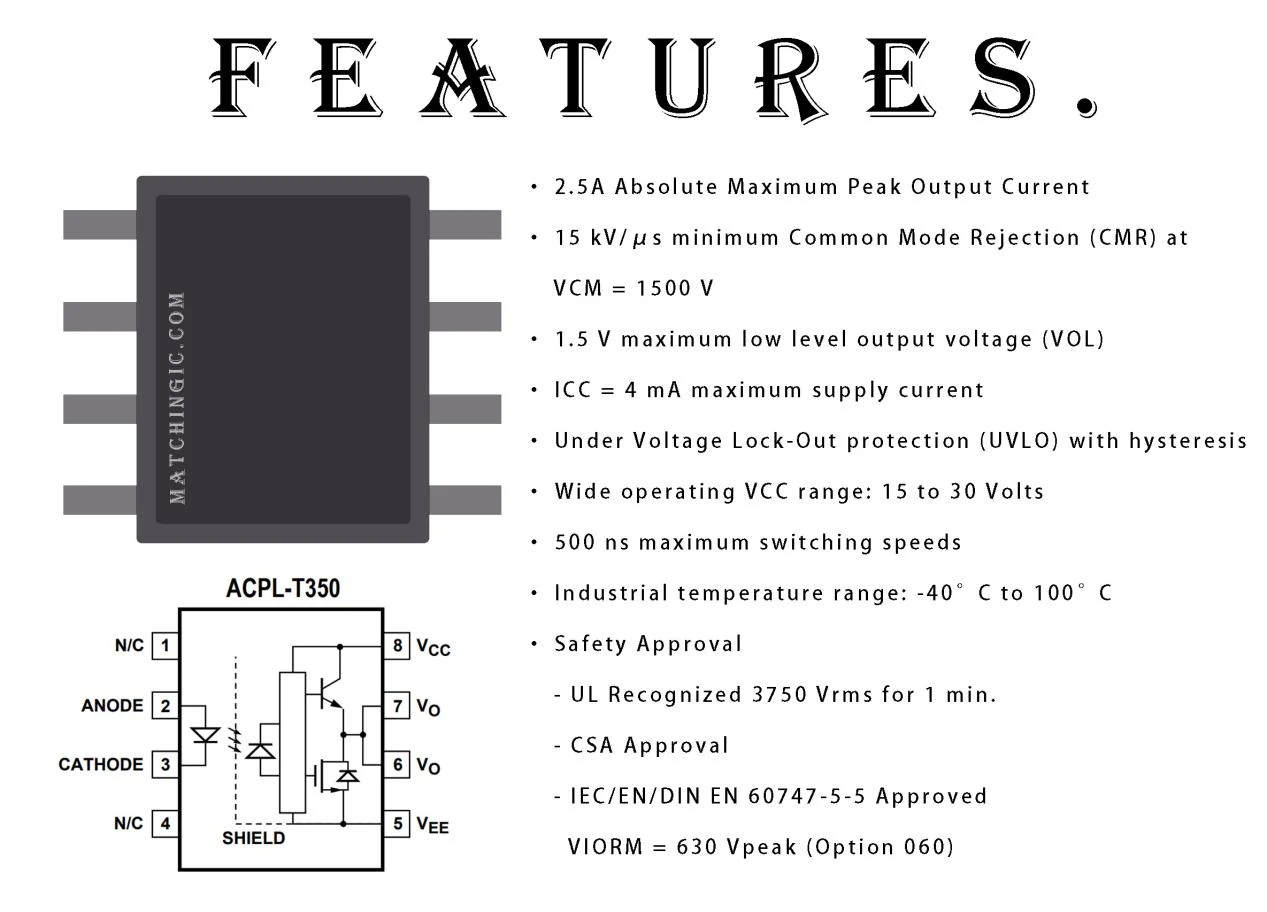

يمثل برنامج تشغيل البوابة ACPL-T350-500E Optocoupler Gate قمة في تقنية optocoupling، حيث يتميز بتيار أقصى مطلق لذروة الإخراج بقوة 2.5 أمبير ورفض للوضع العام بحد أدنى مثير للإعجاب يبلغ 15 كيلو فولت/ميكروثانية عند VCM=1500 V. مع جهد خرج منخفض المستوى يبلغ 1.5 فولت فقط، فإنه يضمن الدقة في نقل الإشارة، بينما يعمل تيار الإمداد الأقصى الذي يبلغ 4 مللي أمبير على تحسين استهلاك الطاقة. يضيف تضمين حماية قفل الجهد المنخفض مع التباطؤ طبقة من الأمان، مما يكمل نطاق جهد التشغيل الواسع (15 إلى 30 فولت) ومرونة درجات الحرارة الصناعية (-40 درجة إلى 100 درجة). بالإضافة إلى ذلك، فإن سرعات التحويل القصوى البالغة 500 ns تجعلها مثالية للتطبيقات التي تتطلب تحولات سريعة ودقيقة.
منتجات ذات صله:
|
الجزء Mfr |
ACPL-T350-000E |
ACPL-T350-060E |
ACPL-T350-300E |
ACPL-T350-360E |
ACPL-T350-500E |
ACPL-T350-560E |
|
وصف |
سائق OPTOISO IGBT MOSFET |
سائق OPTOISO IGBT MOSFET |
سائق OPTOISO IGBT MOSFET |
سائق OPTOISO IGBT MOSFET |
سائق OPTOISO IGBT MOSFET |
سائق OPTOISO IGBT MOSFET |
|
مخزون |
50000 |
50000 |
50000 |
50000 |
50000 |
50000 |
|
حالة المنتج |
نشيط |
نشيط |
نشيط |
نشيط |
نشيط |
نشيط |
|
تكنولوجيا |
اقتران بصري |
اقتران بصري |
اقتران بصري |
اقتران بصري |
اقتران بصري |
اقتران بصري |
|
عدد القنوات |
1 |
1 |
1 |
1 |
1 |
1 |
|
الجهد - العزلة |
3750 فولت |
3750 فولت |
3750 فولت |
3750 فولت |
3750 فولت |
3750 فولت |
|
الوضع المشترك للمناعة العابرة (الحد الأدنى) |
15 كيلو فولت/ميكروثانية |
15 كيلو فولت/ميكروثانية |
15 كيلو فولت/ميكروثانية |
15 كيلو فولت/ميكروثانية |
15 كيلو فولت/ميكروثانية |
15 كيلو فولت/ميكروثانية |
|
تأخير الانتشار tpLH / tpHL (الحد الأقصى) |
500ns، 500ns |
500ns، 500ns |
500ns، 500ns |
500ns، 500ns |
500ns، 500ns |
500ns، 500ns |
|
تشويه عرض النبض (الحد الأقصى) |
300 نانو ثانية |
300 نانو ثانية |
300 نانو ثانية |
300 نانو ثانية |
300 نانو ثانية |
300 نانو ثانية |
|
الحالي - الناتج مرتفع ومنخفض |
2A,2A |
2A,2A |
2A,2A |
2A,2A |
2A,2A |
2A,2A |
|
الحالي - ذروة الانتاج |
2A |
2A |
2A |
2A |
2A |
2A |
|
الجهد - للأمام (Vf) (الطباع) |
1.5V |
1.5V |
1.5V |
1.5V |
1.5V |
1.5V |
|
الحالي - DC للأمام (إذا) (الحد الأقصى) |
25 مللي أمبير |
25 مللي أمبير |
25 مللي أمبير |
25 مللي أمبير |
25 مللي أمبير |
25 مللي أمبير |
|
الجهد - توريد الإخراج |
15 V ~ 30 V |
15 V ~ 30 V |
15 V ~ 30 V |
15 V ~ 30 V |
15 V ~ 30 V |
15 V ~ 30 V |
|
درجة حرارة التشغيل |
-40-C ~ 100-C |
-40-C ~ 100-C |
-40-C ~ 100-C |
-40-C ~ 100-C |
-40-C ~ 100-C |
-40-C ~ 100-C |
|
الحزمة / القضية |
DIP8 (7.62 ملم) |
DIP8 (7.62 ملم) |
SMD8 (7.62 ملم) |
SMD8 (7.62 ملم) |
SMD8 (7.62 ملم) |
SMD8 (7.62 ملم) |
|
طَرد |
أنبوب |
أنبوب |
الشريط والبكرة (TR) |
الشريط والبكرة (TR) |
الشريط والبكرة (TR) |
الشريط والبكرة (TR) |
التطبيقات:
•محرك بوابة IGBT/MOSFET ·
•انفرتر للأجهزة المنزلية ·
•العاكسات الصناعية ·
• تبديل مصادر الطاقة (SPS)
وصف :
يحتوي ACPL-T350 على مصباح GaAsP LED. يقترن LED بصريًا بدائرة متكاملة مع مرحلة إخراج الطاقة. تعد هذه optocouplers مناسبة بشكل مثالي لقيادة IGBTs و MOSFETs المستخدمة في تطبيقات عاكس التحكم في المحرك. يوفر نطاق جهد التشغيل العالي لمرحلة الإخراج جهد التشغيل الذي تتطلبه الأجهزة التي يتم التحكم فيها بالبوابة. إن الجهد والتيار الذي توفره هذه المحولات الضوئية يجعلها مناسبة بشكل مثالي للقيادة المباشرة لـ IGBTs بتصنيفات تصل إلى 1200 فولت / 100 أمبير. بالنسبة إلى IGBTs ذات التصنيفات الأعلى، يمكن استخدام سلسلة ACPL-T350 لقيادة مرحلة طاقة منفصلة تعمل على تشغيل IGBT بوابة. يتميز ACPL-T350 بجهد عزل يبلغ VIORM=630 Vpeak (الخيار 060).
حذر:
يُنصح باتخاذ الاحتياطات الثابتة العادية عند التعامل مع هذا المكون وتجميعه لمنع التلف و/أو التدهور الذي قد يحدث بسبب التفريغ الإلكتروستاتيكي (ESD).
