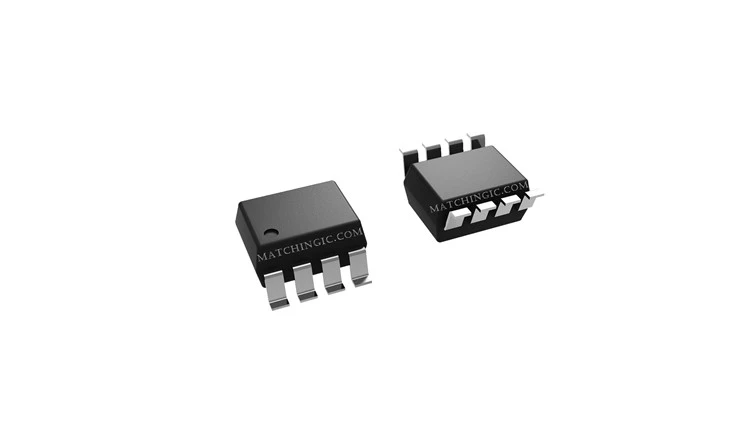

ADUM1286ARZ-RL7

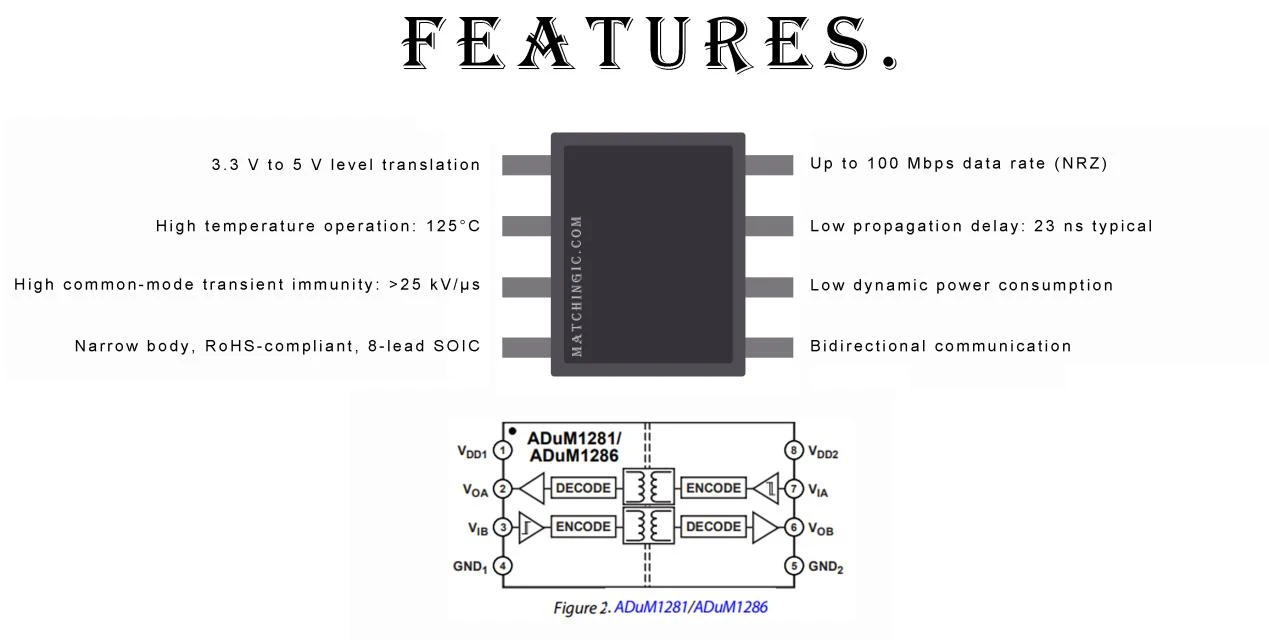

The ADUM1286ARZ-RL7 isolator supports bidirectional communication, which simplifies data exchange between isolated components and provides level translation between the 3.3 V and 5 V domains for enhanced compatibility. With an operating temperature up to 125°C, it is suitable for harsh environments. Its >تضمن المناعة العابرة ذات الوضع المشترك بقدرة 25 كيلو فولت/ميكروثانية مناعة ممتازة للضوضاء.

إرسال التحقيق

الوصف

معلمات التقنية

يعد ADUM1286ARZ-RL7 حلاً عالي الأداء لاتصالات البيانات الموثوقة والآمنة. ميزاته المثيرة للإعجاب مثل معدل البيانات المرتفع، وتأخير الانتشار المنخفض، والاتصال ثنائي الاتجاه، وتحويل المستوى، والتشغيل في درجة حرارة عالية، ومناعة عابرة ممتازة للوضع المشترك، تجعله مكونًا قيمًا في مختلف الصناعات. سواء في الأتمتة الصناعية أو أنظمة السيارات أو الاتصالات السلكية واللاسلكية، يلعب ADUM1286ARZ-RL7 دورًا رئيسيًا في ضمان نقل البيانات بكفاءة وقوة.

product-1269-640

منتجات ذات صله:

الجزء Mfr	ADUM1286ARZ	ADUM1286ARZ-RL7	ADUM1286BRZ	ADUM1286BRZ-RL7	ADUM1286CRZ	ADUM1286CRZ-RL7
وصف	المعزل الرقمي	المعزل الرقمي	المعزل الرقمي	المعزل الرقمي	المعزل الرقمي	المعزل الرقمي
مخزون	30000	30000	30000	30000	30000	30000
حالة المنتج	نشيط	نشيط	نشيط	نشيط	نشيط	نشيط
تكنولوجيا	اقتران بالسعة	اقتران بالسعة	اقتران بالسعة	اقتران بالسعة	اقتران بالسعة	اقتران بالسعة
يكتب	هدف عام	هدف عام	هدف عام	هدف عام	هدف عام	هدف عام
عزل الجهد	3kVrms	3kVrms	3kVrms	3kVrms	3kVrms	3kVrms
معدل البيانات	1 ميجابت في الثانية	1 ميجابت في الثانية	25 ميجابت في الثانية	25 ميجابت في الثانية	100 ميجابت في الثانية	100 ميجابت في الثانية
القوة المعزولة	لا	لا	لا	لا	لا	لا
عدد القنوات	2	2	2	2	2	2
المدخلات - الجانب 1/الجانب 2	1/1	1/1	1/1	1/1	1/1	1/1
نوع القناة	أحادي الاتجاه	أحادي الاتجاه	أحادي الاتجاه	أحادي الاتجاه	أحادي الاتجاه	أحادي الاتجاه
الوضع المشترك للمناعة العابرة (الحد الأدنى)	25 كيلو فولت/ثانية	25 كيلو فولت/ثانية	25 كيلو فولت/ثانية	25 كيلو فولت/ثانية	25 كيلو فولت/ثانية	25 كيلو فولت/ثانية
تأخير الانتشار tpLH وtpHL (الحد الأقصى)	50ns، 50ns	50ns، 50ns	35 نانو، 35 نانو ثانية	35 نانو، 35 نانو ثانية	24 نانو، 24 نانو ثانية	24 نانو، 24 نانو ثانية
تشويه عرض النبض (الحد الأقصى)	10ns	10ns	3ns	3ns	2ns	2ns
وقت الصعود/السقوط (الطباع)	2.5 نانو ثانية، 2.5 نانو ثانية	2.5 نانو ثانية، 2.5 نانو ثانية	2.5 نانو ثانية، 2.5 نانو ثانية	2.5 نانو ثانية، 2.5 نانو ثانية	2.5 نانو ثانية، 2.5 نانو ثانية	2.5 نانو ثانية، 2.5 نانو ثانية
الجهد - العرض	3 V ~ 5.5 V	3 V ~ 5.5 V	3 V ~ 5.5 V	3 V ~ 5.5 V	3 V ~ 5.5 V	3 V ~ 5.5 V
درجة حرارة التشغيل	-40 درجة ~ 125 درجة	-40 درجة ~ 125 درجة	-40 درجة ~ 125 درجة	-40 درجة ~ 125 درجة	-40 درجة ~ 125 درجة	-40 درجة ~ 125 درجة
الحزمة / القضية	SOP8	SOP8	SOP8	SOP8	SOP8	SOP8
طَرد	الشريط والبكرة (TR)	الشريط والبكرة (TR)	الشريط والبكرة (TR)	الشريط والبكرة (TR)	الشريط والبكرة (TR)	الشريط والبكرة (TR)

التطبيقات:

· عزل متعدد القنوات للأغراض العامة

· عزل محول البيانات

· عزل حافلات المجال الصناعي

· السيارات الكهربائية الهجينة، ومراقبة البطارية، ومحرك السيارات

وصف عام:

ADuM1280/ADuM1281/ADuM1285/ADuM12861 عبارة عن عوازل رقمية ثنائية القناة تعتمد على شركة Analog Devices, Inc.، وتقنية iCoupler®. من خلال الجمع بين تقنية CMOS عالية السرعة وتقنية محول الهواء الأساسي المتجانسة، توفر مكونات العزل هذه خصائص أداء متميزة تتفوق على البدائل، مثل أجهزة optocoupler وغيرها من أدوات التوصيل المتكاملة.

مع تأخير الانتشار عند 23 ns، يكون تشوه عرض النبضة أقل من 2 ns للصف C. تكون المطابقة من قناة إلى قناة ضيقة عند 5 ns للصف C. القناتان ADuM1280/ADuM1281/ ADuM1285/ADuM1286 هما قناتان منفصلتان ومتاحتان في تكوينين للقناة بثلاثة معدلات بيانات مختلفة تصل إلى 100 ميجابت في الثانية (راجع دليل الطلب). تعمل نماذج الدرجة الصناعية بجهد إمداد على كلا الجانبين يتراوح من 3.135 فولت إلى 5.5 فولت وتعمل درجات السيارات من 3.135 فولت إلى 5.5 فولت، مما يوفر التوافق مع أنظمة الجهد المنخفض بالإضافة إلى تمكين وظيفة ترجمة الجهد عبر حاجز العزل. على عكس بدائل optocoupler الأخرى، تتمتع عوازل ADuM1280/ADuM1281/ ADuM1285/ADuM1286 بميزة التحديث الحاصلة على براءة اختراع والتي تضمن صحة التيار المستمر في غياب التحولات المنطقية للإدخال. عندما يتم تطبيق الطاقة لأول مرة أو لم يتم تطبيقها بعد على جانب الإدخال، يكون لدى ADuM1280 وADuM1281 مخرج افتراضي مرتفع، ويكون ADuM1285 وADuM1286 مخرجًا افتراضيًا منخفضًا.

الوسم : adum1286arz-rl7، الصين adum1286arz-rl7 المصنعين والموردين

زوج من

ADUM1286WARZ-RL7

في المادة التالية

ADUM1285ARZ-RL7
