ADUM1281ARZ-RL7

من خلال تمكين التواصل السلس بين أنظمة 3.3 فولت و5 فولت، يعمل ADUM1281ARZ-RL7 كأداة ترجمة موثوقة المستوى، وتستوعب متطلبات الجهد المتنوعة.

إرسال التحقيق

الوصف

معلمات التقنية

ADUM1281ARZ-RL7 هو حل عزل رقمي متطور مصمم لتلبية متطلبات أنظمة الاتصالات الحديثة عالية السرعة. مع معدل بيانات مذهل يصل إلى 100 ميجابت في الثانية (NRZ)، يضمن هذا الجهاز نقل البيانات بشكل سلس وسريع. والجدير بالذكر أن تأخير النشر المنخفض الذي يبلغ 23 نانوثانية فقط (نموذجي) يضمن الحد الأدنى من تأخر الإشارة، مما يجعله مثاليًا للتطبيقات التي تكون فيها دقة التوقيت أمرًا بالغ الأهمية.

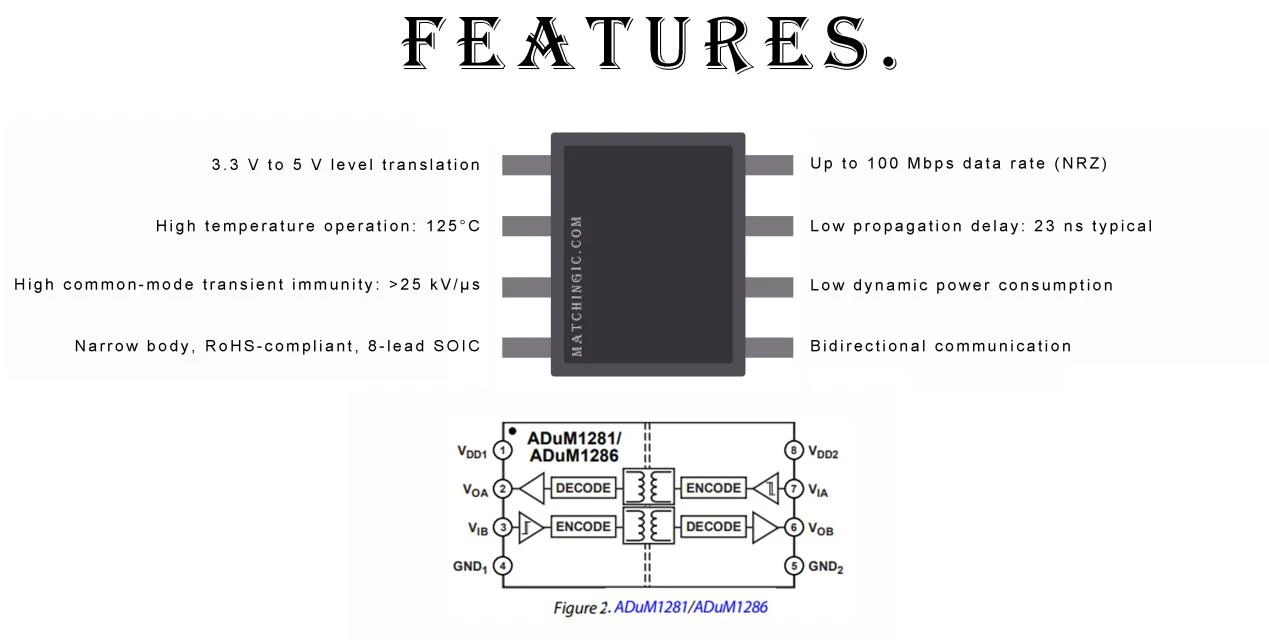

product-1269-640

منتجات ذات صله:

الجزء Mfr	ADUM1281ARZ	ADUM1281ARZ-RL7	ADUM1281BRZ	ADUM1281BRZ-RL7	ADUM1281CRZ	ADUM1281CRZ-RL7
وصف	المعزل الرقمي	المعزل الرقمي	المعزل الرقمي	المعزل الرقمي	المعزل الرقمي	المعزل الرقمي
مخزون	30000	30000	30000	30000	30000	30000
حالة المنتج	نشيط	نشيط	نشيط	نشيط	نشيط	نشيط
تكنولوجيا	اقتران بالسعة	اقتران بالسعة	اقتران بالسعة	اقتران بالسعة	اقتران بالسعة	اقتران بالسعة
يكتب	هدف عام	هدف عام	هدف عام	هدف عام	هدف عام	هدف عام
عزل الجهد	3kVrms	3kVrms	3kVrms	3kVrms	3kVrms	3kVrms
معدل البيانات	1 ميجابت في الثانية	1 ميجابت في الثانية	25 ميجابت في الثانية	25 ميجابت في الثانية	100 ميجابت في الثانية	100 ميجابت في الثانية
القوة المعزولة	لا	لا	لا	لا	لا	لا
عدد القنوات	2	2	2	2	2	2
المدخلات - الجانب 1/الجانب 2	1/1	1/1	1/1	1/1	1/1	1/1
نوع القناة	أحادي الاتجاه	أحادي الاتجاه	أحادي الاتجاه	أحادي الاتجاه	أحادي الاتجاه	أحادي الاتجاه
الوضع المشترك للمناعة العابرة (الحد الأدنى)	25 كيلو فولت/ثانية	25 كيلو فولت/ثانية	25 كيلو فولت/ثانية	25 كيلو فولت/ثانية	25 كيلو فولت/ثانية	25 كيلو فولت/ثانية
تأخير الانتشار tpLH وtpHL (الحد الأقصى)	50ns، 50ns	50ns، 50ns	35 نانو، 35 نانو ثانية	35 نانو، 35 نانو ثانية	24 نانو، 24 نانو ثانية	24 نانو، 24 نانو ثانية
تشويه عرض النبض (الحد الأقصى)	10 نانوثانية	10 نانوثانية	3ns	3ns	2ns	2ns
وقت الصعود/السقوط (الطباع)	2.5 نانو ثانية، 2.5 نانو ثانية	2.5 نانو ثانية، 2.5 نانو ثانية	2.5 نانو ثانية، 2.5 نانو ثانية	2.5 نانو ثانية، 2.5 نانو ثانية	2.5 نانو ثانية، 2.5 نانو ثانية	2.5 نانو ثانية، 2.5 نانو ثانية
الجهد - العرض	3 V ~ 5.5 V	3 V ~ 5.5 V	3 V ~ 5.5 V	3 V ~ 5.5 V	3 V ~ 5.5 V	3 V ~ 5.5 V
درجة حرارة التشغيل	-40 درجة ~ 125 درجة	-40 درجة ~ 125 درجة	-40 درجة ~ 125 درجة	-40 درجة ~ 125 درجة	-40 درجة ~ 125 درجة	-40 درجة ~ 125 درجة
الحزمة / القضية	SOP8	SOP8	SOP8	SOP8	SOP8	SOP8
طَرد	الشريط والبكرة (TR)	الشريط والبكرة (TR)	الشريط والبكرة (TR)	الشريط والبكرة (TR)	الشريط والبكرة (TR)	الشريط والبكرة (TR)

التطبيقات:

· عزل متعدد القنوات للأغراض العامة

· عزل محول البيانات

· عزل حافلات المجال الصناعي

· السيارات الكهربائية الهجينة، ومراقبة البطارية، ومحرك السيارات

وصف عام:

ADuM1280/ADuM1281/ADuM1285/ADuM12861 عبارة عن عوازل رقمية ثنائية القناة تعتمد على شركة Analog Devices, Inc.، وتقنية iCoupler®. من خلال الجمع بين تقنية CMOS عالية السرعة وتقنية محول الهواء الأساسي المتجانسة، توفر مكونات العزل هذه خصائص أداء متميزة تتفوق على البدائل، مثل أجهزة optocoupler وغيرها من أدوات التوصيل المتكاملة.

مع تأخير الانتشار عند 23 ns، يكون تشوه عرض النبضة أقل من 2 ns للصف C. تكون المطابقة من قناة إلى قناة ضيقة عند 5 ns للصف C. القناتان ADuM1280/ADuM1281/ ADuM1285/ADuM1286 هما قناتان منفصلتان ومتاحتان في تكوينين للقناة بثلاثة معدلات بيانات مختلفة تصل إلى 100 ميجابت في الثانية (راجع دليل الطلب). تعمل نماذج الدرجة الصناعية بجهد إمداد على كلا الجانبين يتراوح من 3.135 فولت إلى 5.5 فولت وتعمل درجات السيارات من 3.135 فولت إلى 5.5 فولت، مما يوفر التوافق مع أنظمة الجهد المنخفض بالإضافة إلى تمكين وظيفة ترجمة الجهد عبر حاجز العزل. على عكس بدائل optocoupler الأخرى، تتمتع عوازل ADuM1280/ADuM1281/ ADuM1285/ADuM1286 بميزة التحديث الحاصلة على براءة اختراع والتي تضمن صحة التيار المستمر في غياب التحولات المنطقية للإدخال. عندما يتم تطبيق الطاقة لأول مرة أو لم يتم تطبيقها بعد على جانب الإدخال، يكون لدى ADuM1280 وADuM1281 مخرج افتراضي مرتفع، ويكون ADuM1285 وADuM1286 مخرجًا افتراضيًا منخفضًا.
