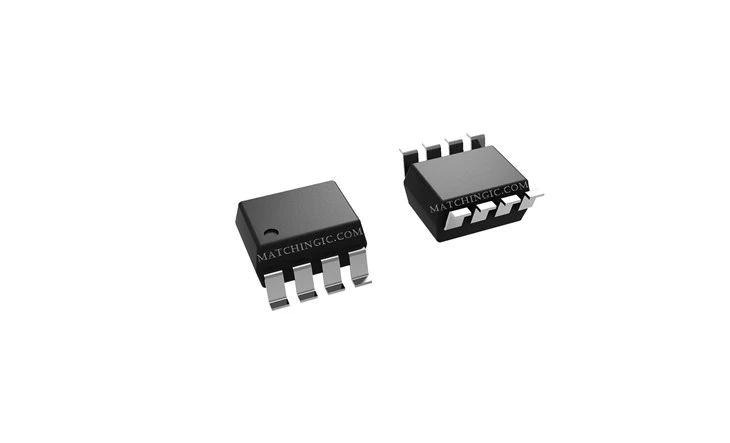

ADUM1201WTRZ-RL7

في مجال التقدم التكنولوجي، تم استخدام العازل الرقمي ثنائي القناة ADUM1201WTRZ-RL7، والذي يعتمد على تقنية iCoupler®. أدى التقارب بين تقنيات CMOS عالية السرعة والمحولات المتجانسة إلى ظهور مكونات عزل تتفوق كثيرًا على منافسيها، وخاصةً optocouplers التقليدية.

• عزل متعدد القنوات ذو حجم حرج

• واجهة SPI/عزل محول البيانات

• عزل جهاز الإرسال والاستقبال RS-232/RS-422/RS-485.

• عزل ناقل المجال الرقمي

• السيارات الكهربائية الهجينة، ومراقبة البطارية، ومحرك السيارات

ADuM1200/ADuM12011 عبارة عن عوازل رقمية ثنائية القناة تعتمد على شركة Analog Devices, Inc.، وتقنية iCoupler®. من خلال الجمع بين CMOS عالي السرعة وتقنيات المحولات المتجانسة، توفر مكونات العزل هذه خصائص أداء متميزة تتفوق على البدائل، مثل optocouplers.

من خلال تجنب استخدام مصابيح LED والثنائيات الضوئية، تعمل أجهزة iCoupler على إزالة صعوبات التصميم المرتبطة عادةً بالمقرنات الضوئية.

يتم التخلص من المخاوف النموذجية الخاصة بـ optocoupler فيما يتعلق بنسب النقل الحالية غير المؤكدة، ووظائف النقل غير الخطية، وتأثيرات درجة الحرارة والعمر من خلال واجهات iCoupler الرقمية البسيطة وخصائص الأداء المستقرة. تم التخلص من الحاجة إلى برامج تشغيل خارجية ومكونات منفصلة أخرى باستخدام منتجات iCoupler هذه. علاوة على ذلك، تستهلك أجهزة iCoupler ما بين عُشر إلى سدس قوة أجهزة optocouplers بمعدلات بيانات إشارة قابلة للمقارنة.

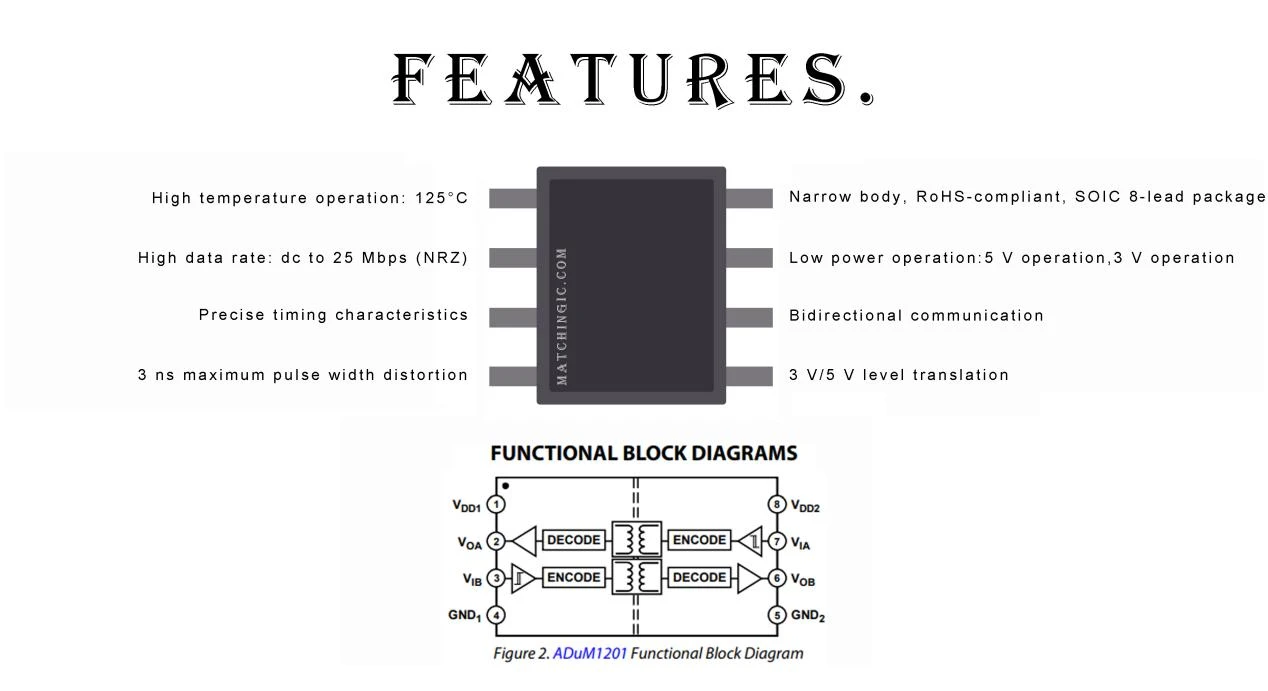

توفر عوازل ADuM1200/ADuM1201 قناتي عزل مستقلتين في مجموعة متنوعة من تكوينات القنوات ومعدلات البيانات (راجع دليل الطلب). يعمل كلا الجهازين بجهد إمداد على كلا الجانبين يتراوح من 2.7 فولت إلى 5.5 فولت، مما يوفر التوافق مع أنظمة الجهد المنخفض بالإضافة إلى تمكين وظيفة ترجمة الجهد عبر حاجز العزل. بالإضافة إلى ذلك، يوفر ADuM1200/ADuM1201 تشويهًا منخفضًا لعرض النبض (<3ns for CR grade)and tight channelto-channel matching(<3ns for CR grade). Unlike other optocoupler alternatives, the ADuM1200/ADuM1201 isolators have a patented refresh feature that ensures dc correctness in the absence of input logic transitions and during powerup/power-down conditions.

ADuM1200W وADuM1201W هما إصداران من فئة السيارات مؤهلان للتشغيل بزاوية 125 درجة. راجع قسم منتجات السيارات لمزيد من المعلومات.
